XJD50-U、XJD50-I、XJD50-E單相電力監控儀選型采購
概述
XJD50-U、XJD50-I、XJD50-E、XJD50-P系列智能單相電力監控儀具有體積小，重量輕、功能強大等特點，它采用大液晶屏顯示，可以實現電量測量、兩路開關量輸入監測、一路繼電器輸出、一路模擬量輸出、智能通訊等功能，所以特別適合于用于電廠、變電站、智能樓宇、石化、市政、廠礦等智能變配電監控系統中。
型號說明
XJD50- □ - nDI -DO -C - AOn
① ② ③�、� ⑤
①：標識儀表能夠測量的電參量，以下字母說明相應的電氣參數
U 電壓
I 電流
E功率
P 電壓+電流+有/無功功率
F 頻率
W 電壓+電流+有/無功電度
Z 電壓+電流+有功功率+無功功率+功率因數+頻率+有/無功電度
②：nDI標識要求儀表提供開關量輸入監測功能，n表示一路或兩路
③：DO標識要求儀表提供繼電器輸出功能
④：C標識要求儀表提供一路RS485通訊
⑤：AOn標識要求儀表提供一路4－20mA模擬量輸出, n為1表示外激勵（標配），n為2表示內激勵
注意：
1、無輔助功能時，參數②-⑤可以省略不注明。
2、輔助功能DO和AOn不能同時選取，選取AO要注明是外激勵還是內激勵。

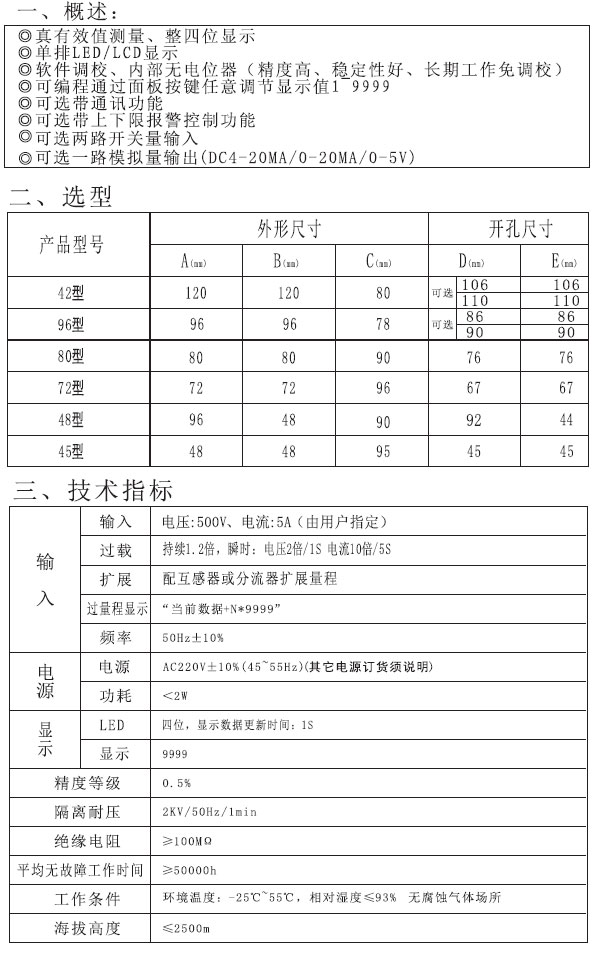

額定參數
（1） 裝置工作電源
直流：允許范圍：80VDC—300VDC
交流：允許范圍：85VAC—265VAC
（2） 交流電流輸入：5A或1A
（3） 交流電壓輸入：380V/220V或100V/57.7V
（4） 頻率：35-65Hz
精度指標
（1） 電壓精確測量范圍：10V～460V
（2） 電流精確測量范圍：25mA-1.2倍的額定電流
（3） 測量精度：
電壓： 0.5%
電流： 0.5%
有功功率： 1%
無功功率： 1%
頻率： ±0.05Hz
有功電能： 1% (二次電流1.5A—6A，電流互感器選擇5A的情況下)
無功電能： 2% (二次電流1.5A—6A，電流互感器選擇5A的情況下)
使用手冊
