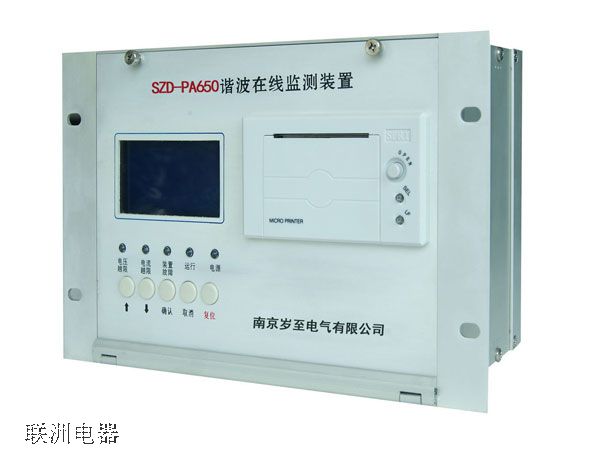

SZD-PA650諧波在線監測裝置 防止自動控制和保護裝置工作紊亂
概述
隨著電力電子裝置的廣泛使用，非線性負荷不斷增加，電網中的諧波含量也不斷上升，諧波污染對電力系統安全、穩定、經濟運行構成潛在威脅，給周圍電氣環境帶來極大影響。如：消耗電力系統的無功儲備；增加輸電線損耗；增加了電機的附加諧波損耗，使其發熱，縮短使用壽命；使電能測量產生較大誤差；造成重要的和敏感的自動控制和保護裝置工作紊亂，誤動和拒動的現象增加，導致可靠性下降等。
SZD-PA650諧波在線監測裝置能夠?qū)崟r監測和分析電網中母線及線路的電壓和電流的基波及2～21次諧波，可對諧波越限給出報警，并通過RS485或RS232通信接口將數據上傳至后臺監控系統，滿足用戶對電能質量的監測要求。
功能特點
1、采用先進的工業級中央處理器，運算速度快、工作狀態穩定、抗干擾性能強。
2、裝置采用頻率自動鎖定技術，當系統頻率發生變化后，裝置仍能得出正確的分析結果。
3、基于快速傅里葉變換原理，運算結果快速準確，可對電力線路的基波及2至21次諧波電壓、電流、總諧波畸變率進行日常監測。
4、監測方式靈活，可通過設定采樣間隔和連續越限次數來避開暫態越限。
5、報警條件可根據實際需要選擇總諧波畸變率越限報警、電壓和電流的某次諧波值越限報警，限值可修改。
6、越限時自動打印相關信息，并通過通信接口上傳數據。
7、人機界面友好，漢字顯示，操作簡單、直觀。
8、裝置可記錄30條越限記錄。
技術參數
1、工作電源：AC/DC220V（如有特殊要求請在訂貨時說明），功耗≤20W。
2、信號的測量范圍：電壓：5～120V；PT回路功耗 0.5VA/相。電流：0.25 A ～5 A；CT回路功耗 0.5VA/相。
3、報警節點容量：AC250V，5A；DC30V，5A。
4、通信接口：RS232/485（任選其一），波特率1200～9600bps。
5、通信規約：內置三種通信規約CM90、CDT、MODBUS。
