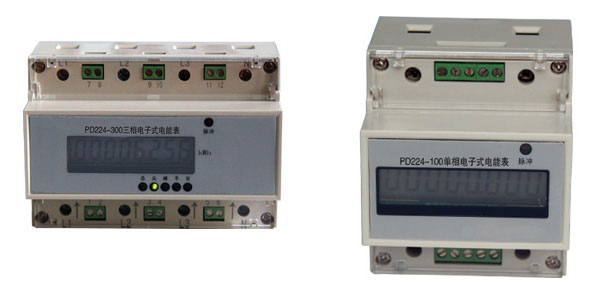

PD224-100E、PD224-300E導軌式安裝電能表

1.產品概述

 PD224系列導軌式安裝電能表采用LCD顯示,可進行時鐘、費率時段等設置,并具有脈沖輸出功能;可用RS-485通訊接口與微機實現通訊,極大地方便了用電自動化管理。在保證質量和穩定性的前提下,該系列電能表具有體積 小巧、安裝方便等優點,并且具有極高的精度和良好的抗電 磁干擾性能,完全符合部標 DL/T614-1997和國標 GB/T17215-2002中1級和2級電子式電能表的相關技術要求。

PD224-100E、PD224-300E導軌式安裝電能表

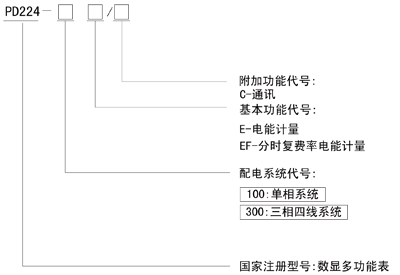

2.命名意義
PD224-100E、PD224-300E導軌式安裝電能表型號命名

3.規格選型一覽表

型 號 功能
PD224-100E/*

單相電能計量
PD224-100EF/*

單相復費率電能計量
PD224-300E/*

三相電能計量
PD224-300EF/* 三相復費率電能計量

4.通用技術條件
名 稱 技術參數
精度等級

有功電能:1級
顯示方式 8位LCD顯示



測量網絡


單相;三相四線
電壓

額定值

單相:220V; 三相四線:3×220/380V
電流 額定值 1.5(6)A、5(20)A、10(40)A、20(80)A
頻 率

  50/60Hz±10%
工作電壓范圍 正常工作電壓:0.7Un-1.2Un
功 耗 電壓線路:≤5VA
電流線路:<4VA/相(在Z大電流下)
脈沖輸出 光耦輸出(無源干接點);
1.5(6)A常數:10000imp/kWh
5(20)A 常數:5000imp/kWh
10(40)A 常數:2500imp/kWh
20(80)A常數:1250imp/kWh
通訊協議


MODBUS-RTU
外型尺寸 單相:76×89×74(mm); 三相:126×89×74(mm)

資料下載:

點擊下載:PD224系列導軌多功能電能表.pdf
