分補和共補的接觸器和熱繼電器如何接線？

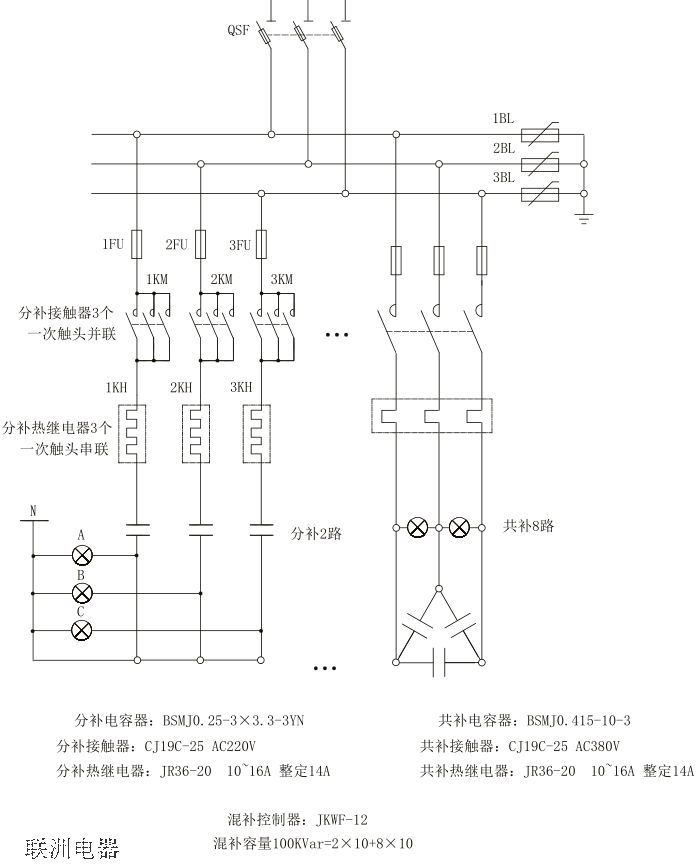

在低壓無功補償系統中，共補電容器一般是三個接線頭，接線時自上而下，按ＡＢＣ三相分別接好微斷，接觸器，熱繼電器，電容器就可以了，ＡＢＣ三根線按顏色非常地好區分，接線也非常地簡單，如以下接線圖右則原理圖。
而分被電容器則有４個接線頭，它的接線自然跟共補的有些不一樣，那不一樣在哪里呢？自然是在接觸器，熱繼電器這里面，仔細看下圖，看看能明白不，分相補償?shù)奶攸c(diǎn)是ＡＢＣ三相，一相一相地切入電容或切出電容，所以電容器的接法是一相一相地接，每一路都是單獨控制的，所以一個接觸器控制一ＡＢＣ中其中一路，熱繼也是相同的道理。
分相補償接觸器和熱繼電器在接線時需要串起來接，像這樣：

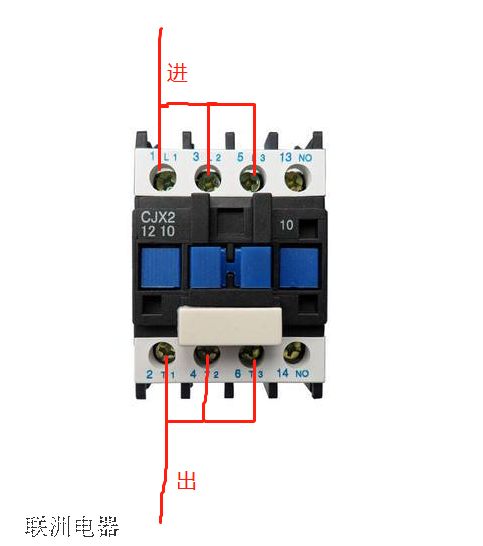

分補接觸器一次觸頭并聯

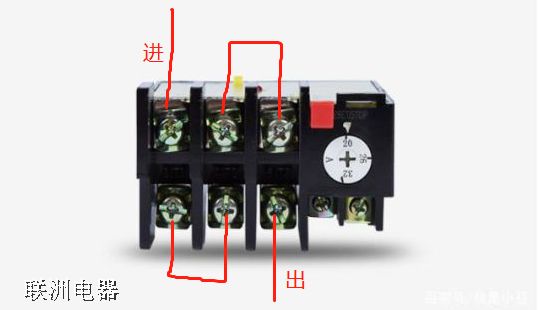

分補熱繼電器一次串聯
首頁 > 無功補償 > 日期：2022-6-25 來源：m.swjgpm.com 作者：前前 瀏覽量：
