可控硅的好壞如何判斷？測量極間電阻法[圖解]
普通二極管的檢測（包括檢波二極管、整流二極管、阻尼二極管、開關二極管、續流二極管）是由一個PN結構成的半導體器件，具有單向?qū)щ娞匦�。通過用萬用表檢測其正、反向電阻值，可以判別出二極管的電極，還可估測出二極管是否損壞。因此這里我們推薦用萬用表檢測可控硅方法有三：
方法一：測量極間電阻法
將萬用表置于皮R×1k檔，如果測得T2－T1、T2－G之間的正反向電阻接近∞，而萬用表置于R×10檔測得T1－G之間的正反向電阻在幾十歐姆 時，就說明雙向可控硅是好的，可以使用；反之：
1、若測得T2－T1，、T2－G之間的正反向電阻較小甚或等于零．而Tl－G之間的正反向電阻很小或接近于零時．就說明雙向可控硅的性能變壞或擊穿損壞。不能使用；
2、如果測得T1－G之間的正反向電阻很大(接近∞)時，說明控制極G與主電極T1之間內部接觸不良或開路損壞，也不能使用。
方法二：檢查觸發導通能力A
萬用表置于R×10檔：①如圖,1(a)所示，用黑表筆接主電極T2，紅表筆接T1，即給T2加正向電壓，再用短路線將G與T1(或T2)短接一下后離開，如果表頭指針發生了較大偏轉并停留在一固定位置，說明雙向可控硅中的一部分(其中一個單向可控硅)是好的，如圖1(b)所示，改黑表筆接主電極T1，紅表筆接T2，即給T1加正向電壓，再用短路線將G與T1(或T2)短接一下后離開，如果結果同上，也證明雙向可控硅中的另一部分(其中的一個單向可控硅是好的。測試到止說明雙向可控硅整個都是好的，即在兩個方向(在不同極性的觸發電壓證）均能觸發導通。

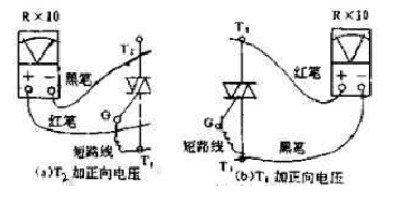

圖1 判斷雙向可控硅的觸發導通能力
方法三：檢查觸發導通能力B
如圖2所示．取一只10uF左右的電解電容器，將萬用表置于R×10k檔(V電壓)，對電解電容器充電3~5s后用來代替圖1中的短路線，即利用電容器上所充的電壓作為觸發信號，然后再將萬用表置于R×10檔，照圖2(b)連接好后進行測試。測試時，電容C的極性可任意連接，同樣是碰觸一下后離開，觀察表頭指針偏轉情況，如果測試結果與“方法二’相同，就證明雙向可控硅是好的。

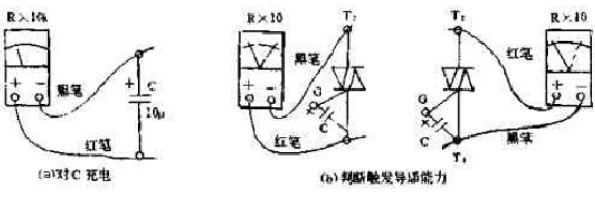

圖2 判斷雙向可控硅的觸發導通能力
應用此法判斷雙向可控硅的觸發導通能力更為可靠。由于電解電容器上充的電壓較高，使觸發信號增大，更利于判斷大功率雙向可控硅的觸發能力。

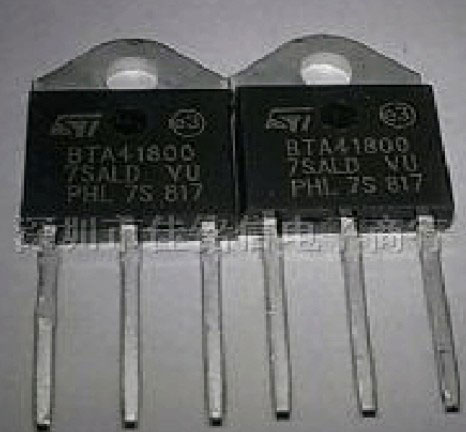

實物圖：
