一、概述
電機綜合保護器具有抗干擾能力強、工作作穩定可靠、精度高、保護參數設定簡單方便和數字化、智能化、網絡化等特點。可滿足更高層次用戶的要求。可作過載輕載、缺相、過壓、欠壓、堵轉、短路、漏電、及三相電流不平衡保護和多方啟�？刂疲緳C具有RS-485遠程通訊接口和4-
20mA模擬量輸出接口，方便的和PLC、DCS及后臺機組成網絡系統。
二、外型尺寸

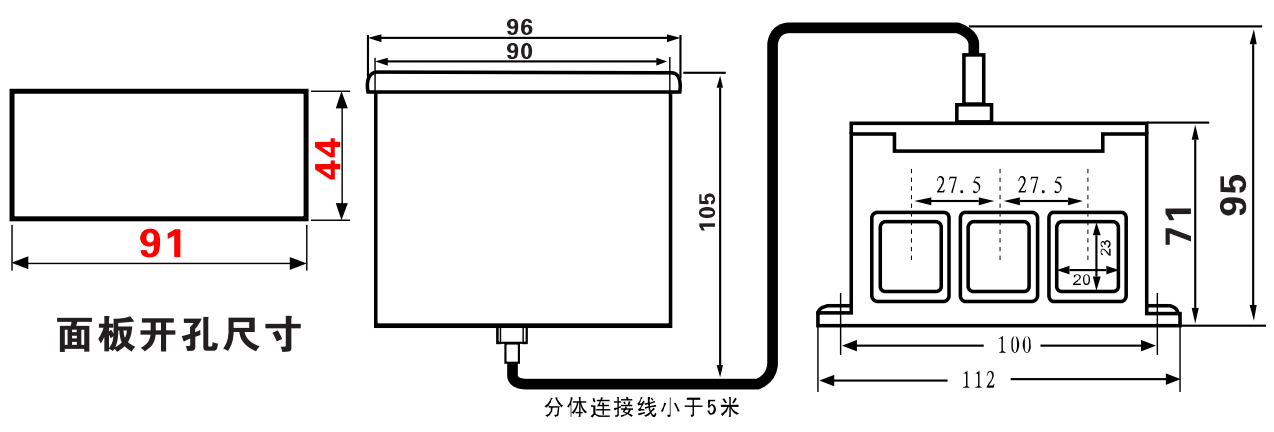

2.1.分體式安裝方式及開孔尺寸（單位：mm）
2.2一體式（整體式）安裝方式及 尺寸（單位：mm）
三、技術參數
1、反時限保護:本保護裝置具有過流反時限延時保護功能。
2、過流保護:保護電流可任意設定，電流值大于設定值時，按動作特性曲線動作。
3、斷相保護:電動機電源斷相時(出產時三相電流不平衡值設為60%可根據用戶要求設定)，保護裝裝置在3秒內動作。
4、堵轉保護:當電動機運行電流大于設定值5倍時，保護裝置在5秒內動作。
5、漏電(接地)保護:漏電電流大于設定值時保護裝置在3秒內動作。
6、短路保護:任意一相電流達到8le電流時，保護裝置在2秒內動作。
7、啟動延時時間: 1~255秒可調。
8、4- 20mA電流輸出精度: 0.3%6F.S
9、輸出繼電器觸頭容量: 250VAC7A。
10、電流顯示誤差:≤1.5%。
11、具有啟動延時功能:避開啟動大電流和過電流動作時間分開。
12、具有RS485遠程通信接口，能有遠程數據設定、控制查詢等，于上位機組成網絡保護監控系統。
四、安裝與接線

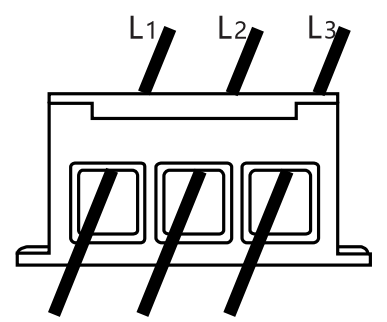

5~25A、20~ 100A、90~ 200A電流規格為一次電流穿過保護器小于5A需穿保護器5次

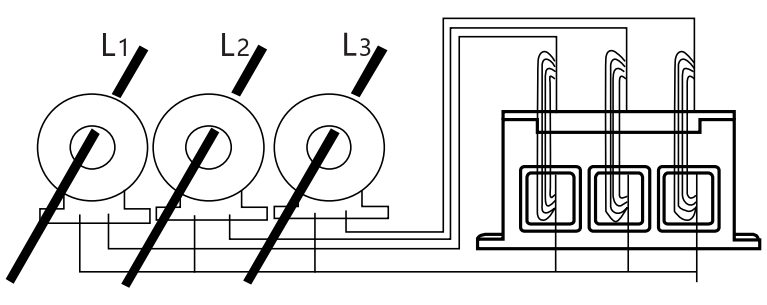

300A、400A、500A、600A、800A電流規格一次電流穿過變比為5A的電流互感器，互感器出線端進入保護器，并在保護器上繞5匝
注：變比為1A的電流互感器時，互感器出線端進入保護器，并在保護器上電流傳感器上繞10匝。

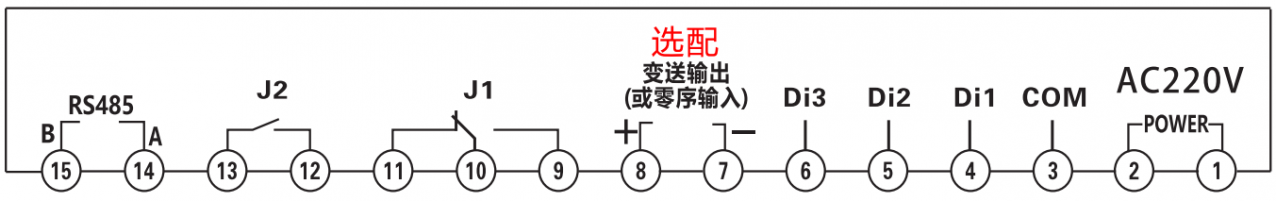

典型接線示例：
五、編程與使用

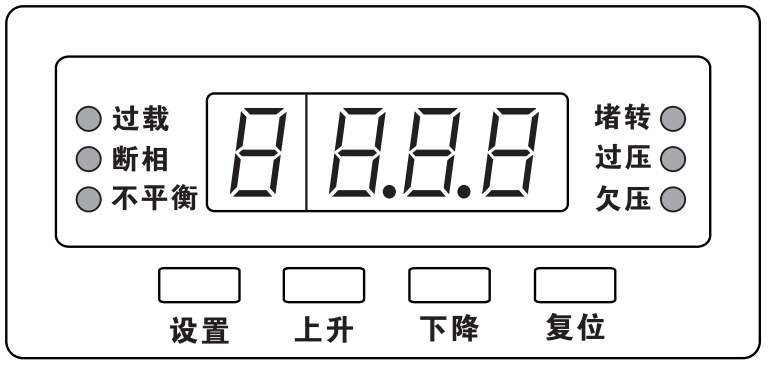

5.1面板說明

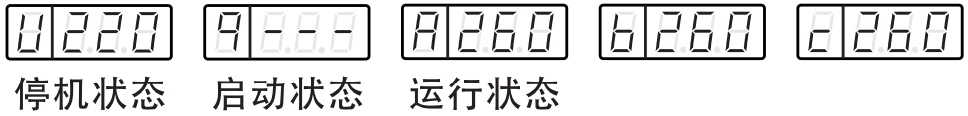

5.2狀態說明

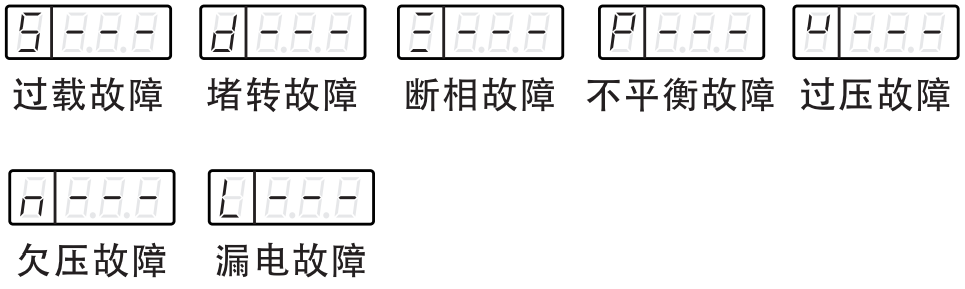

5.3故障代碼

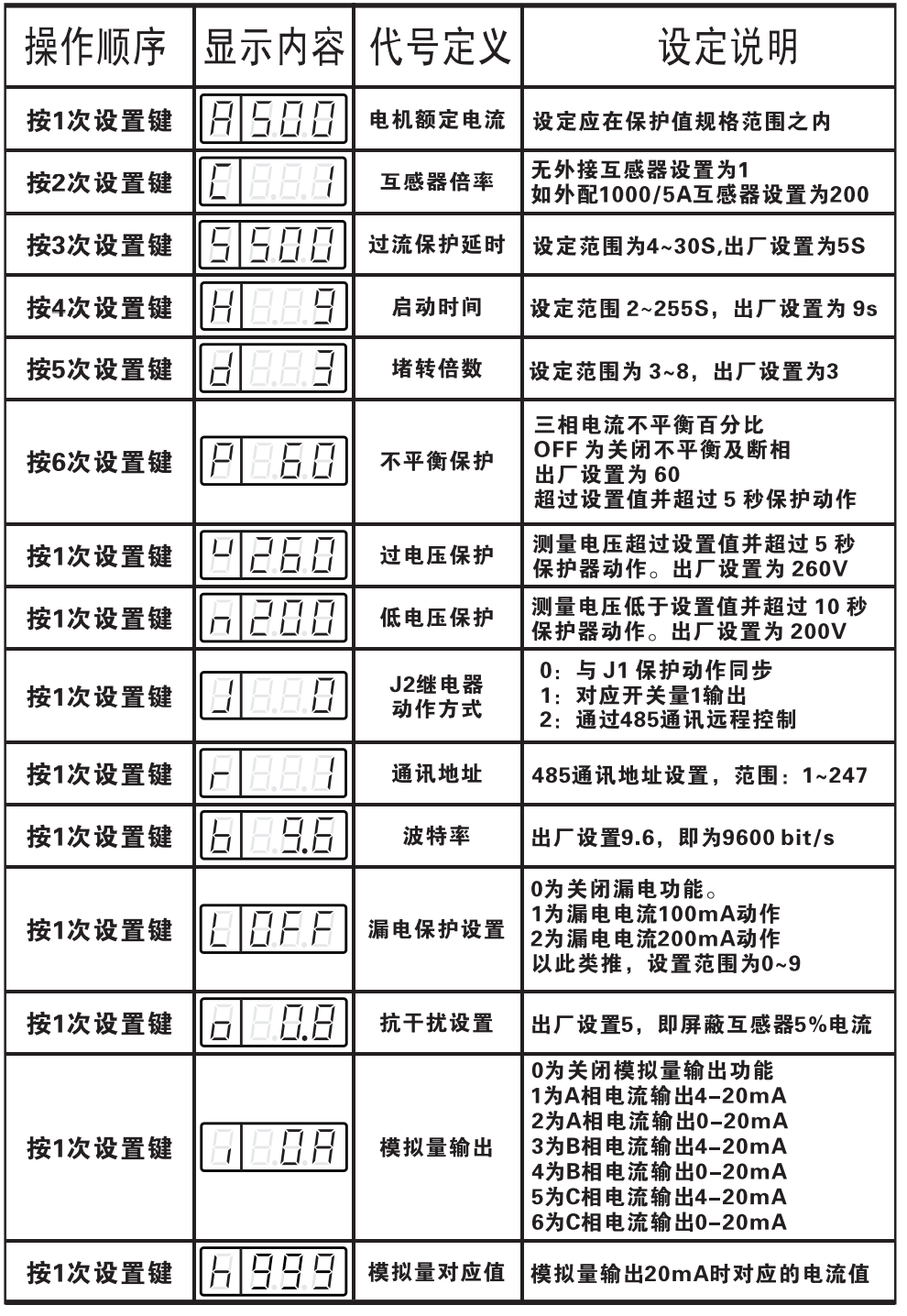

5.4編程說明
六、通訊部分

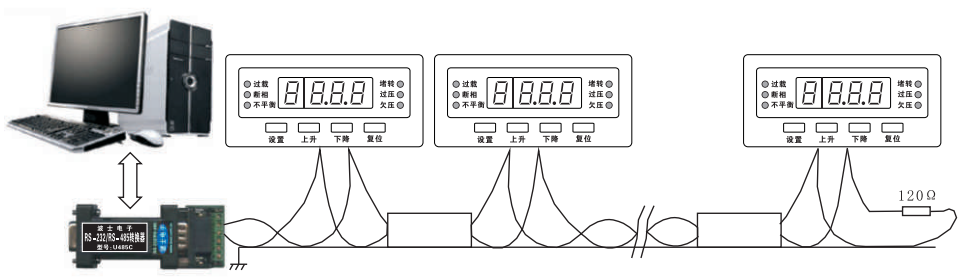

5.1 RS485通訊接線
儀表提供一個RS485通訊接口，采用MODBUS_ RTU通訊規約。
在一條通訊線路.上最多可以同時連接32臺儀表，每臺儀表應設置線路內唯一的通訊地址。通訊連接應使用帶有銅網的屏蔽雙絞線,線徑不小于0.5mm。布線時應使通訊線遠離強電電纜或其他強電場環境，最大傳輸距離為1200米。
| 設置項 | 參數項 |
| 通訊地址 | 1-247 |
| 波特率 | 2400、4800、9600 |
| 數據位 | 2位 |
| 停止位 | 1位 |
| 校驗位 | 無校驗 |
注：通訊協議請聯系我司獲��；
七、注意事項1、電機綜合保護器安裝接線時，應按各接線端子用途正確連接無誤，接觸良好。
2、電機綜合保護器的工作電源應接在控制回路上，并注意標稱電壓與實際電壓相符合。
3、各項保護設定值應正確無誤，不用的選項應放棄設定。
4、根據電動機的額定電流值，選擇相應規格的保護裝置。
5、分體式的監控保護裝置不要將不同編號的互感器和顯示部分共同使用。
6、保護裝置配用電流變比互感器時，若設備現場或控制室需電流表顯示時，最好另配一個電流互感器，不然對配帶電流表的那相電流顯示會有影響。
7、監控保護裝置模擬量DC4-20mA接口輸出量( 20mA對應值)應與連接設備相匹配。
