電壓互感器V/V接線正確與錯誤的接法
6kV或10kV供電系統中，用兩個單相電壓互感器組成V/V接法，可節省一個電壓互感器，降低PT柜的造價，V/V接法只能測三相線電壓，不能測單相電壓和零序電壓。
由于V/V接法，提供的功能有限，所以這種接法只用于小型的高壓配電室。兩個單相電壓互感器V/V接法的電路圖如下圖所示。V/V接法．一次側沒有接地點。如果接在兩個單相電壓互感器的連接點，則相當于V相接地。這是危險的。電壓互感器鐵芯一D要接地。電壓互感器接地端子是鐵心接地端子。
鐵芯接地的目的是保護性接地。當高壓側線圈絕緣損壞，對鐵芯漏電時，如果鐵芯接地，就會形成接地電流，繼電保護系統動作跳閘。V/V接法二次側公共連接點（V相）接地的目的是，一旦二次側線路或元件接地，那么就會與接地點形成短路回路。短路電流會熔斷故障相的熔斷器。電壓互感器二次側線圈不允許短路電流長時間通過。否則，會燒壞電壓互感器。

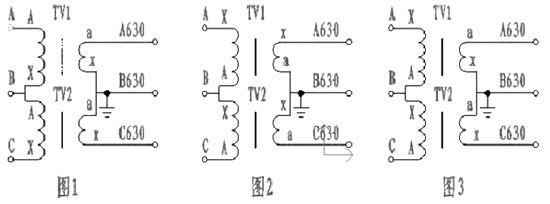

可是如何區分正確與錯誤的電壓互感器V/V接呢，如圖所示，電壓互感器V/V接線正確與錯誤的接法：
圖1、圖2是正確的電壓互感器V/V接法，但圖3是VΛ接法，AB、CB兩相電壓反向了180°，所以V變成v后，反相成對頂狀態。所以圖3不是電壓互感器V/V接法。
