三相電表原理：三相電流電壓ATT7022+STC方案圖解
三相電表的結構
弄清楚三相電表的原理首先要了解它的結構，了解它是由哪些部分組成的，各部分的功能作用是什么。
結構和作用：

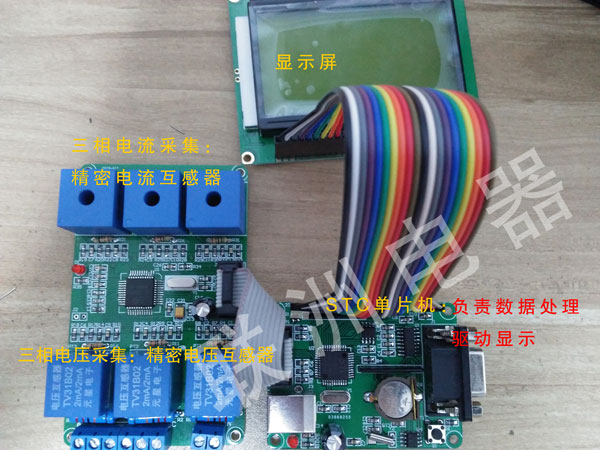

三相電表主要由三相電流采樣單元、三相電壓采樣單元、單片機數據處理單元、LED數碼管顯示單元、電源模塊組成。

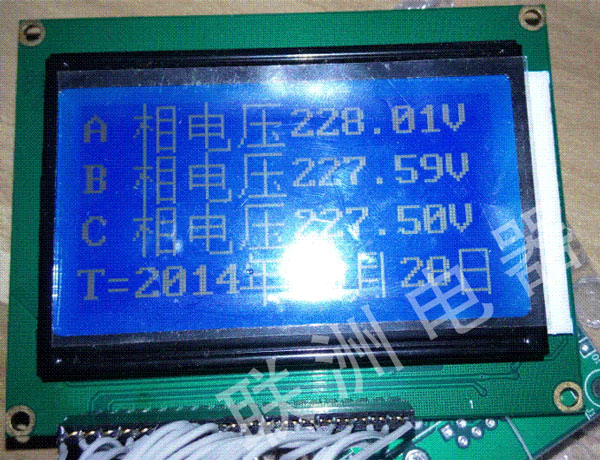

由于電流電壓采樣單元輸出的都是模擬信號，所以采樣部分集成了AD轉換模塊，這些數據全部由采樣芯片來處理，并輸出信號給單片機，它們之間通過規定的協議進行通訊。比如單片機每秒讀取一次，并將值由LED數碼管顯示出來。
目前電力數顯儀表行業大部分采用ATT7022+STC方案，該方案主要特點是穩定，因?yàn)闊o論是ATT7022芯片還是STC芯片都是出貨量非常大的。不管是賣價便宜的還是貴的儀表廠家這兩個芯片是不會變的，他們的區別可能體現在：價格便宜的儀表，使用的數碼管、電源模塊、采樣電阻、互感器等元件壽命不長。Z有代表性的就是數碼管缺字，這是廉價儀表使用一段時間大概幾個月就容易出現的問題。
其次就是電源模塊，若想儀表長久穩定的工作，那么它的電源模塊就非常重要了。好的電源模塊會有前端保險（保險管+壓敏電阻），中端會有耐用的穩壓管，后端會有大容量高質量的濾波電容。這個小東西看起來不起眼卻擔負著非常重要的使命。
那么便宜的電源模塊就自然會省掉些東西了，比例前端的某些元件，中端和后端的元件用差一點等，總之是能省一點是一點。
所以，如果您要購買這類型的儀表，請一D要貨比三家，不要買太便宜的。
