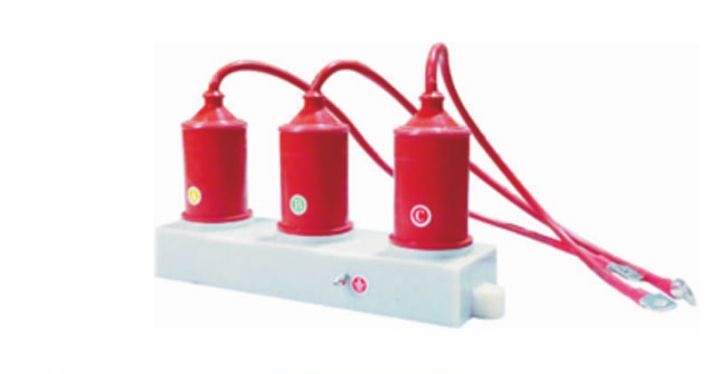

TYB型組合式過電壓保護器
TYB型組合式過電壓保護器
、產品概述
組合式過電壓保護器用于保護輸、變電設備免受過電壓危害的新一代過電壓保護器。是電力設備絕緣配合的基礎。它具有動作快、伏安特性優異、殘壓低、流通容量大、壽命長、等優點,可有效地限制大氣過電壓及操作過電壓進行,保護電力設備相地、相間絕緣免受過電壓損害。
組合式過電壓保護器分為無間隙型和串聯間隙型兩種。本產品結構新穎,外形緊湊,有效節省了安裝空間;技術性能合理可靠,保護水平完全滿足JBT10496-2005《交流三相組合式無間隙金屬氧化物避宙器》、JBT10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》、和DLT620-1997《交流電氣裝置的過電壓保護和絕緣配合》的標準要求。目前已廣泛地應用于各電壓等級電力系統中
二、型號含義
TYB-口-ロロ/口
附加功能
使用場所:A-表示電機用B-表示電站用C表示電容器用O-中性點用
額定電壓:無間隙-3、3.15、6、6.3、10、10.5、35kV
附加功能:F-放電計數器IM-智能監測儀
相間距:85、131、150、200、310、400mm
三、使用條件
1、環境溫度:-40℃-+40℃;
2、海拔高度:≤2000m
3、電源頻率:48~52HZ(50Hz系統)、58~62Hz(60Hz系統
4、安裝地點風速:≤35ms;
5、地震烈度:7度以下;
6、污欏等級:中等污穢及以下地區
7、長期施加在無間隙保護器端子間的工頻電壓不超過保護器的持續運行電壓,長期施加在有串聯間隙保護器
端子間的工頻電壓不超過保護器的額定電壓。
、產品概述
組合式過電壓保護器用于保護輸、變電設備免受過電壓危害的新一代過電壓保護器。是電力設備絕緣配合的基礎。它具有動作快、伏安特性優異、殘壓低、流通容量大、壽命長、等優點,可有效地限制大氣過電壓及操作過電壓進行,保護電力設備相地、相間絕緣免受過電壓損害。
組合式過電壓保護器分為無間隙型和串聯間隙型兩種。本產品結構新穎,外形緊湊,有效節省了安裝空間;技術性能合理可靠,保護水平完全滿足JBT10496-2005《交流三相組合式無間隙金屬氧化物避宙器》、JBT10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》、和DLT620-1997《交流電氣裝置的過電壓保護和絕緣配合》的標準要求。目前已廣泛地應用于各電壓等級電力系統中
二、型號含義
TYB-口-ロロ/口
附加功能
使用場所:A-表示電機用B-表示電站用C表示電容器用O-中性點用
額定電壓:無間隙-3、3.15、6、6.3、10、10.5、35kV
附加功能:F-放電計數器IM-智能監測儀
相間距:85、131、150、200、310、400mm
三、使用條件
1、環境溫度:-40℃-+40℃;
2、海拔高度:≤2000m
3、電源頻率:48~52HZ(50Hz系統)、58~62Hz(60Hz系統
4、安裝地點風速:≤35ms;
5、地震烈度:7度以下;
6、污欏等級:中等污穢及以下地區
7、長期施加在無間隙保護器端子間的工頻電壓不超過保護器的持續運行電壓,長期施加在有串聯間隙保護器
端子間的工頻電壓不超過保護器的額定電壓。
