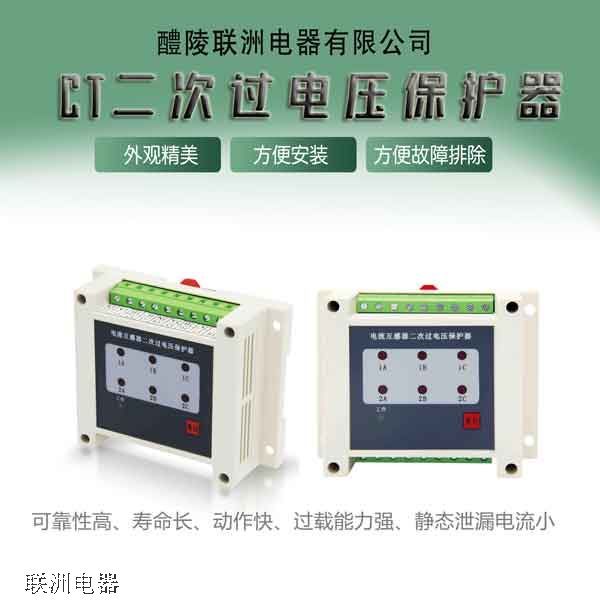

HJ-CT8008過電壓保護器的介紹

電流互感器（CT)在電力系統中，廣泛用于一次測量與控制。電流互感器的二次側近似短路狀態，輸出極小的電壓。運行中如果二次側開路，或一次側繞組流過異常電流（如雷電流、諧振電流、電感啟動電流、電容充電電流等)，都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次側系統絕緣造成危害，還會使電流互感器過激而燒毀,甚至危機工作人員的生命安全。
電流互感器保護器是多回路保護器。安裝于開關柜二次導軌上。保護器本身有復位按鈕，有遠程復位端子(J1、J2)可以延伸到操作部位，保護輸出的同時有繼電器的閉合觸點輸出(K1、K2）可以用于自動化連鎖。
在電力系統中，電流互感器（CT)應用一次電流的測量與控制，正常工作時互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等)，都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。
根據電力系統的實際需求，我公司在第一代保護器的基礎上，又開發了具有動作接點輸出、自動發光顯示、自動閉鎖差動保護、動作后具有手動和自動復位功能以及多元組合的各種不同功能的保護器，該產品采用全新的自動控制技術和高可靠性元件，使用壽命長，能可靠動作10萬次以上。動作速度快，過載能力強，靜態泄漏電流小，可滿足各種CT保護的需要。
一般情況下，電流互感器均接在A、B、C三相上，少數接在兩相上，個別接在一相上。電流互感器二次繞組接線絕大多數為星形連接，少數為三角形連接。本保護器為二次繞組星形連接，二次繞組A、B、C對應連接在保護器A、B、C接線端子上，A、B、C三相二次中性點（虛地N)連接在保護器的N接線端子上。若只用A、B繞組，c相可以不接線不會影響保護器的正常工作。
AC220V電源直接接在保護器AC220V端子上，一對常開為無源輸出端子，供用戶根據實際需要使用。
輸入阻抗大于100MQ，接入后不影響任何測量和保護性能;二次側保護電壓可自己設置，滿足不同場合使用;
保護后有故障點位置顯示，方便故障排除;
保護后有接點信號輸出，便于系統連接使用;
保護后復位有人工手動按鈕復位和故障消失后自動復位兩種，方便用戶選擇;采用省面積和軌道安裝設計，方便安裝使用。
