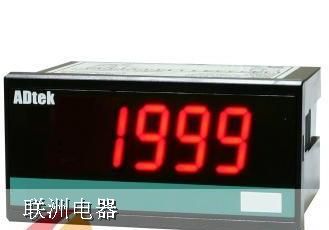

CSN-PR-A3-N-D24顯示器的介紹
CSN-PR-A3-N-D24顯示器商品描述：
CSN系列為一經濟簡單型顯示表，其具備20.0mm大 LED顯示及其抗干擾設計，品質可靠，安裝操作簡單。
全系列機種齊全，可指定交直流電壓/電流、頻率、4~20mA、0~10V、熱電偶（Type K, J, E, T）、熱電阻（Rtd-Pt100?）、荷重元、電位計、電阻及脈沖等訊號的一般量測要求。
特點
使用者可調整、零點、粗調及微調3個電位計，直接調整現場顯示值。
20.0mm超大高亮度 LED顯示；端子直入設計，無接觸不良問題；安裝深度只有 72mm
技術規格
校正方式:電位計（Potentiometer）校調
零點調整:≤ 5%滿刻度（順時針旋轉增加）
滿刻度調整:粗調電位計0~100% （順時針旋轉增加）
微調電位計≤ 10%滿刻度（順時針旋轉增加）
取樣速度: 3 次/秒
數字顯示:4位數，0.8”（20.0mm）字高，高亮度 LED
顯示范圍: -1999~1999
小數點設定：短路片短路選擇顯示0 /0.0/0.00/0.000
超高溢位顯示:“1”: 當輸入訊號超過輸入上限時
超低溢位顯示:“-1”:當輸入訊號低過輸入下限時
輸入超載承受能力:電壓:連續1.2倍額定輸入
1.5倍額定輸入承受10秒
電流：10倍額定輸入承受10秒
工作電源: AC 115/230V,50/60Hz 或 AC 230V, 50/60Hz
激發電源: CSN-PR: DC24V, 30mA; CSN-SG: DC5/10V, 40mA
耗電量: 2.5VA
介電強度: AC 2.0 KV，1分鐘,電源/輸入之間
絕緣電阻: ≥2000M ohm at 500Vdc,電源/輸入/外殼之間
EMC: EN 55011:2002; EN 61326:2003
安全規范（LVD）: EN 61010-1:2001
工作溫度: 0~60 ?C
工作濕度（%RH）: 20~95 %RH, 無結露
溫度系數：≤PPM/?C（0~50 ?C）
儲存溫度: -10~70 ?C
防護等級: 前面板: IEC 549 （IP54）; 本體: IP20
震動測試: 1~800Hz, 3.175g2/Hz
外觀尺寸: 96mm（寬） x 48mm（高） x 72mm（深）
開孔尺寸: 92mm（寬） x 44mm（高）
外殼材質: ABS 防火材料 （UL 94V-0）
CSN系列為一經濟簡單型顯示表，其具備20.0mm大 LED顯示及其抗干擾設計，品質可靠，安裝操作簡單。
全系列機種齊全，可指定交直流電壓/電流、頻率、4~20mA、0~10V、熱電偶（Type K, J, E, T）、熱電阻（Rtd-Pt100?）、荷重元、電位計、電阻及脈沖等訊號的一般量測要求。
特點
使用者可調整、零點、粗調及微調3個電位計，直接調整現場顯示值。
20.0mm超大高亮度 LED顯示；端子直入設計，無接觸不良問題；安裝深度只有 72mm
技術規格
校正方式:電位計（Potentiometer）校調
零點調整:≤ 5%滿刻度（順時針旋轉增加）
滿刻度調整:粗調電位計0~100% （順時針旋轉增加）
微調電位計≤ 10%滿刻度（順時針旋轉增加）
取樣速度: 3 次/秒
數字顯示:4位數，0.8”（20.0mm）字高，高亮度 LED
顯示范圍: -1999~1999
小數點設定：短路片短路選擇顯示0 /0.0/0.00/0.000
超高溢位顯示:“1”: 當輸入訊號超過輸入上限時
超低溢位顯示:“-1”:當輸入訊號低過輸入下限時
輸入超載承受能力:電壓:連續1.2倍額定輸入
1.5倍額定輸入承受10秒
電流：10倍額定輸入承受10秒
工作電源: AC 115/230V,50/60Hz 或 AC 230V, 50/60Hz
激發電源: CSN-PR: DC24V, 30mA; CSN-SG: DC5/10V, 40mA
耗電量: 2.5VA
介電強度: AC 2.0 KV，1分鐘,電源/輸入之間
絕緣電阻: ≥2000M ohm at 500Vdc,電源/輸入/外殼之間
EMC: EN 55011:2002; EN 61326:2003
安全規范（LVD）: EN 61010-1:2001
工作溫度: 0~60 ?C
工作濕度（%RH）: 20~95 %RH, 無結露
溫度系數：≤PPM/?C（0~50 ?C）
儲存溫度: -10~70 ?C
防護等級: 前面板: IEC 549 （IP54）; 本體: IP20
震動測試: 1~800Hz, 3.175g2/Hz
外觀尺寸: 96mm（寬） x 48mm（高） x 72mm（深）
開孔尺寸: 92mm（寬） x 44mm（高）
外殼材質: ABS 防火材料 （UL 94V-0）
安裝方式: 盤面安裝
