4～20ma模擬量信號接線 分二線制和三線制
概述
模擬量是指變量在一D范圍連續變化的量；也就是在一D范圍（定義域）內可以取任意值（在值域內）。數字量是分立量，而不是連續變化量，只能取幾個分立值，如二進制數字變量只能取兩個值。
一般儀器儀表的信號電流都為4-20mA，指Z小電流為4mA,Z大電流為20mA 。傳輸信號時候，要考慮到導線上也有電阻，如果用電壓傳輸則會在導線上產生一D的壓降，那接收端的信號就會產生一D的誤差了！所以使用電流信號作為變送器的標準傳輸！
工作原理
4～20mA模擬量有兩種類型：二線制和三線制。當監控系統需要通過長線驅動現場的驅動器件如閥門等時，一般采用三線制變送器，這里XTR位于監控的系統端，由系統直接向XTR供電，供電電源是二根電流傳輸線以外的第三根線。二線系統是XTR和傳感器位于現場端，由于現場供電問題的存在，一般是接收端利用4～20mA的電流環向遠端的XTR供電，通過4～20mA來反映信號的大小。
4～20mA模擬量的典型應用是傳感和測量應用。在工業現場有許多種類的傳感器可以被轉換成4～20mA的電流信號，TI擁有一些很方便的用于RTD和電橋的變送器芯片。由于TI的變送器芯片含有通用的功能電路比如電壓激勵源、電流激勵流、穩壓電路、儀表放大器等，所以可以很方便地把許多傳感器的信號轉化為4～20mA的信號。

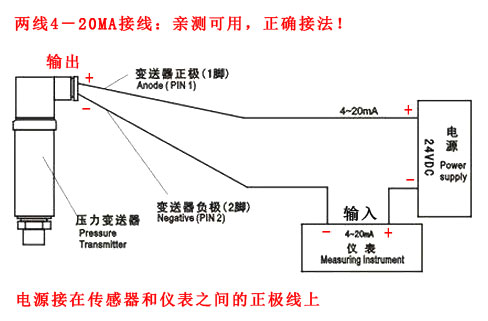

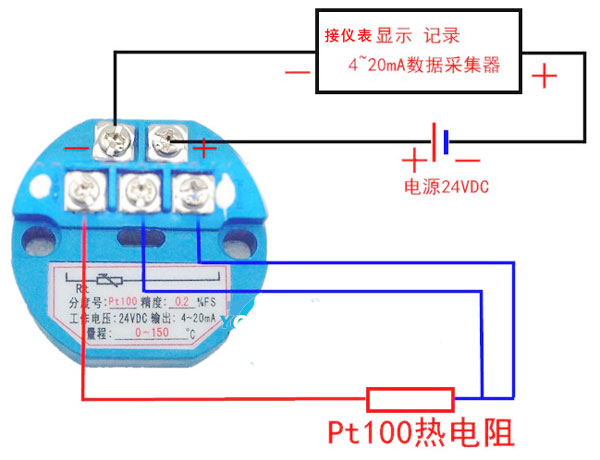

實際應用接線
上圖中的電源ＤＣ２４Ｖ，可以使用儀表上自帶的２４Ｖ饋電輸出。
