三相三線與三相四線之間的區別 還有三相五線制

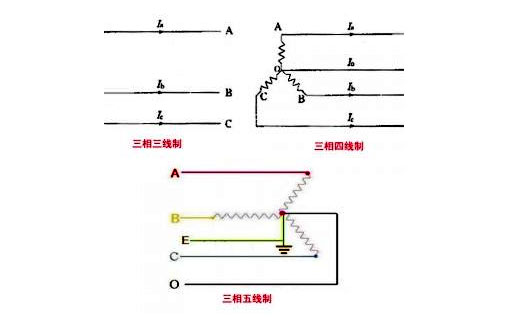

這里我們說的三相三線與三相四線指的是低壓交流電力系統采用的布線方式，通常電力系統根據國家標準或是根據場合的需要采用三相三線、三相四線或是三相五線。
三相三線：由A、B、C這3根相線俗稱火線組成，沒有布置零線N和接地線PE，這種布線方式常見于交流380V的上一級10KV的系統中，如街道邊或鄉野常見的10KV高壓。
三相四線：由A、B、C這3根火線+1根零線N (TN-C系統，也稱變壓器中性點)，這種三相四線布線常見于低壓交流380V系統中，如居民用電和普通工廠用電。
以下非此專業或只是想簡單了解三相三線與三相四線之間的區別可以不用讀了，因為有點像天書，看了也記不得，更用不到。
TN 方式供電系統 這種供電系統是將電氣設備的金屬外殼與工作零線相接的保護系統，稱作接零保護系統，用 TN 表示。它的特點如下。
1 )一旦設備出現外殼帶電，接零保護系統能將漏電電流上升為短路電流，這個電流很大，是 TT 系統的 5.3 倍，實際上就是單相對地短路故障，熔斷器的熔絲會熔斷，低壓斷路器的脫扣器會立即動作而跳閘，使故障設備斷電，比較安全。
2 ) TN 系統節省材料、工時，在我國和其他許多國家廣泛得到應用，可見比 TT 系統優點多。 TN 方式供電系統中，根據其保護零線是否與工作零線分開而劃分為 TN-C 和 TN-S 等兩種。
( 3 ) TN-C 方式供電系統 它是用工作零線兼作接零保護線，可以稱作保護中性線，可用 NPE 表示
( 4 ) TN-S 方式供電系統 它是把工作零線 N 和專用保護線 PE 嚴格分開的供電系統，稱作 TN-S 供電系統， TN-S 供電系統的特點如下。
1 )系統正常運行時，專用保護線上不有電流，只是工作零線上有不平衡電流。 PE 線對地沒有電壓，所以電氣設備金屬外殼接零保護是接在專用的保護線 PE 上，安全可靠。
2 )工作零線只用作單相照明負載回路。
3 )專用保護線 PE 不許斷線，也不許進入漏電開關。
4 )干線上使用漏電保護器，工作零線不得有重復接地，而 PE 線有重復接地，但是不經過漏電保護器，所以 TN-S 系統供電干線上也可以安裝漏電保護器。
5 ) TN-S 方式供電系統安全可靠，適用于工業與民用建筑等低壓供電系統。在建筑工程工工前的“三通一平”(電通、水通、路通和地平——必須采用 TN-S 方式供電系統。
( 5 ) TN-C-S 方式供電系統 在建筑施工臨時供電中，如果前部分是 TN-C 方式供電，而施工規范規定施工現場必須采用 TN-S 方式供電系統，則可以在系統后部分現場總配電箱分出 PE 線， TN-C-S 系統的特點如下。
1 )工作零線 N 與專用保護線 PE 相聯通，如圖 1-5ND 這段線路不平衡電流比較大時，電氣設備的接零保護受到零線電位的影響。 D 點至后面 PE 線上沒有電流，即該段導線上沒有電壓降，因此， TN-C-S 系統可以降低電動機外殼對地的電壓，然而又不能完全消除這個電壓，這個電壓的大小取決于 ND 線的負載不平衡的情況及 ND 這段線路的長度。負載越不平衡， ND 線又很長時，設備外殼對地電壓偏移就越大。所以要求負載不平衡電流不能太大，而且在 PE 線上應作重復接地。
2 ) PE 線在任
何情況下都不能進入漏電保護器，因為線路末端的漏電保護器動作會使前級漏電保護器跳閘造成大范圍停電。
3 )對 PE 線除了在總箱處必須和 N 線相接以外，其他各分箱處均不得把 N 線和 PE 線相聯， PE 線上不許安裝開關和熔斷器，也不得用大顧兼作 PE 線。
通過上述分析， TN-C-S 供電系統是在 TN-C 系統上臨時變通的作法。當三相電力變壓器工作接地情況良好、三相負載比較平衡時， TN-C-S 系統在施工用電實踐中效果還是可行的。但是，在三相負載不平衡、建筑施工工地有專用的電力變壓器時，必須采用 TN-S 方式供電系統。
三相三線：由A、B、C這3根相線俗稱火線組成，沒有布置零線N和接地線PE，這種布線方式常見于交流380V的上一級10KV的系統中，如街道邊或鄉野常見的10KV高壓。
三相四線：由A、B、C這3根火線+1根零線N (TN-C系統，也稱變壓器中性點)，這種三相四線布線常見于低壓交流380V系統中，如居民用電和普通工廠用電。
三相五線：由A、B、C這3根火線+1根零線N+1根接地線PE (TN-S系統)，這種布線對于我們平常人來說不多見，因為它用于要求比較嚴格的系統中。
以下非此專業或只是想簡單了解三相三線與三相四線之間的區別可以不用讀了，因為有點像天書，看了也記不得，更用不到。
TN 方式供電系統 這種供電系統是將電氣設備的金屬外殼與工作零線相接的保護系統，稱作接零保護系統，用 TN 表示。它的特點如下。
1 )一旦設備出現外殼帶電，接零保護系統能將漏電電流上升為短路電流，這個電流很大，是 TT 系統的 5.3 倍，實際上就是單相對地短路故障，熔斷器的熔絲會熔斷，低壓斷路器的脫扣器會立即動作而跳閘，使故障設備斷電，比較安全。
2 ) TN 系統節省材料、工時，在我國和其他許多國家廣泛得到應用，可見比 TT 系統優點多。 TN 方式供電系統中，根據其保護零線是否與工作零線分開而劃分為 TN-C 和 TN-S 等兩種。
( 3 ) TN-C 方式供電系統 它是用工作零線兼作接零保護線，可以稱作保護中性線，可用 NPE 表示
( 4 ) TN-S 方式供電系統 它是把工作零線 N 和專用保護線 PE 嚴格分開的供電系統，稱作 TN-S 供電系統， TN-S 供電系統的特點如下。
1 )系統正常運行時，專用保護線上不有電流，只是工作零線上有不平衡電流。 PE 線對地沒有電壓，所以電氣設備金屬外殼接零保護是接在專用的保護線 PE 上，安全可靠。
2 )工作零線只用作單相照明負載回路。
3 )專用保護線 PE 不許斷線，也不許進入漏電開關。
4 )干線上使用漏電保護器，工作零線不得有重復接地，而 PE 線有重復接地，但是不經過漏電保護器，所以 TN-S 系統供電干線上也可以安裝漏電保護器。
5 ) TN-S 方式供電系統安全可靠，適用于工業與民用建筑等低壓供電系統。在建筑工程工工前的“三通一平”(電通、水通、路通和地平——必須采用 TN-S 方式供電系統。
( 5 ) TN-C-S 方式供電系統 在建筑施工臨時供電中，如果前部分是 TN-C 方式供電，而施工規范規定施工現場必須采用 TN-S 方式供電系統，則可以在系統后部分現場總配電箱分出 PE 線， TN-C-S 系統的特點如下。
1 )工作零線 N 與專用保護線 PE 相聯通，如圖 1-5ND 這段線路不平衡電流比較大時，電氣設備的接零保護受到零線電位的影響。 D 點至后面 PE 線上沒有電流，即該段導線上沒有電壓降，因此， TN-C-S 系統可以降低電動機外殼對地的電壓，然而又不能完全消除這個電壓，這個電壓的大小取決于 ND 線的負載不平衡的情況及 ND 這段線路的長度。負載越不平衡， ND 線又很長時，設備外殼對地電壓偏移就越大。所以要求負載不平衡電流不能太大，而且在 PE 線上應作重復接地。
2 ) PE 線在任
何情況下都不能進入漏電保護器，因為線路末端的漏電保護器動作會使前級漏電保護器跳閘造成大范圍停電。
3 )對 PE 線除了在總箱處必須和 N 線相接以外，其他各分箱處均不得把 N 線和 PE 線相聯， PE 線上不許安裝開關和熔斷器，也不得用大顧兼作 PE 線。
通過上述分析， TN-C-S 供電系統是在 TN-C 系統上臨時變通的作法。當三相電力變壓器工作接地情況良好、三相負載比較平衡時， TN-C-S 系統在施工用電實踐中效果還是可行的。但是，在三相負載不平衡、建筑施工工地有專用的電力變壓器時，必須采用 TN-S 方式供電系統。
