RS485總線需要接幾根線？公共線需要接嗎？
RS485總線通信的一般是兩根線，多出的一根是公共線，也就是地線G【長距離電纜中的屏蔽層】抑制干擾用的必需接！總共要接三根，一般測試時可以不用接。
RS-485匹配電阻

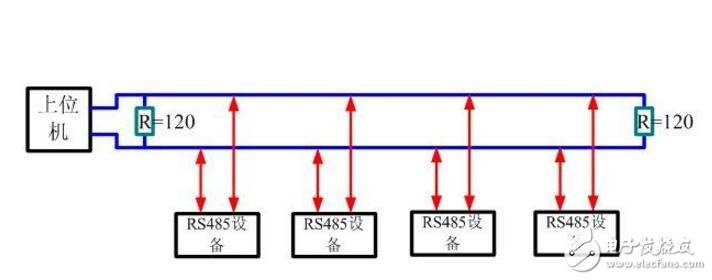

RS-485是差分電平通信，在距離較長或速率較高時，線路存在回波干擾，此時要在通信線路首末兩端并聯120Ω匹配電阻。推薦在通信速率大于19.2Kbps或線路長度大于500米時，才考慮加接匹配電阻。
RS-485接地
RS-485通信雙方的地電位差要求小于1V，所以建議將兩邊RS-485接口的信號地相連，注意信號地不要接大地。
