現場有100個RS485接口的設備，如何連接到上位機？
需求：現場有100個帶有485接口的電能表，每根485只采集電能一項數據。

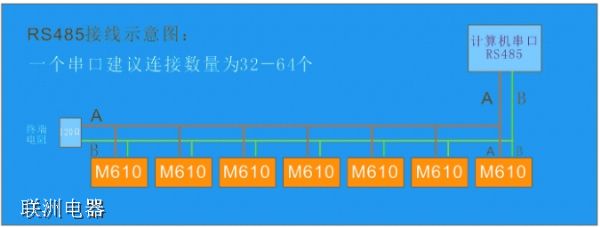

1、將這些485接口全部串聯（A對A，B對B）后，再用一個485轉232，再接到上位機？ ，貌似Z多能連31個設備？
說明：這個接線方法就是正確的485通訊接線方法，單個485總線下Z多支持連接247個設備，而不是Z多只能連31個設備。為什么會有這個說法呢？那是因?yàn)檫B接的設備數量越多，那么每個設備的輪詢間隔就會越大，一般32個設備的輪詢間隔都在2分鐘之內，就是說大概2分鐘刷新一次設備的數據，通常的項目都可以接受，再長時間就不太好了，特別是在布線非常遠的情況下。
通訊工程師的建議一般都是單根總線不超過64個設備。
2、或者每個485都出來一根線，總共100路都接到一個多路串口終端服務器上，再與上位機通訊？
說明：這個方法肯定不可取，485通訊是總線型通訊，需要按照總線型接法才行，這種星型接法是萬萬不可取的，因?yàn)檫@樣會造成通訊不通，還浪費線材。
3、串口通訊設備每臺8路RS485口，一路以太網口。通過串口通訊設備就可以把現場485的設備和上位機連接起來。
說明：這個方法也是可以的，如果現場到上位機的距離比較遠，不好布線，則可以考慮這種使用網線做橋接的方法。
