8腳繼電器接線圖 220v繼電器接線圖解
繼電器是什么電源就需要接什么電源電源，這點很重要！接錯了會燒的。一般繼電器標簽上都會有寫的。交流220、直流220、直流24V、直流12V等，一D要看清楚再接線，用萬用表測量好電壓。
觸點一般是一組常開，一組常閉。根據需要來設定你的接線方法，復位是給時間繼電器清零的，中文的，沒這么難吧。和普通那種不一樣，那種是斷時間繼電器電源控制，這個是有外部控制端的。
繼電器上一般都有標明哪個是常開哪個是常閉，對應有寫編號的，然后繼電器插座上也有相應的編號，正反一D要插好，不可用蠻力插的。

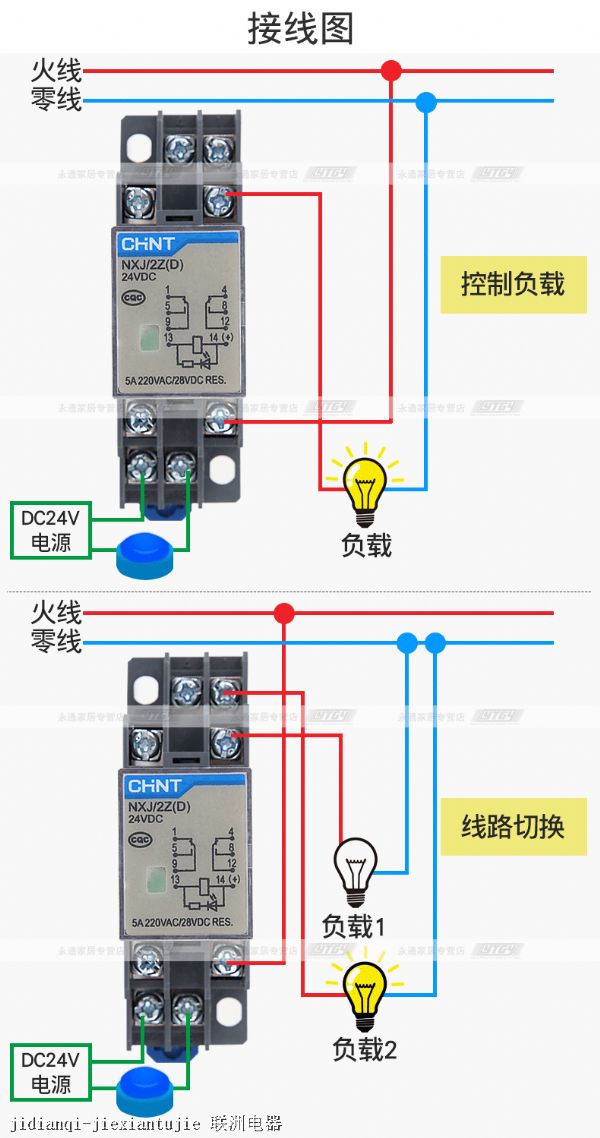

8腳繼電器接線圖解：
