交流接觸器工作原理及內部結構圖解

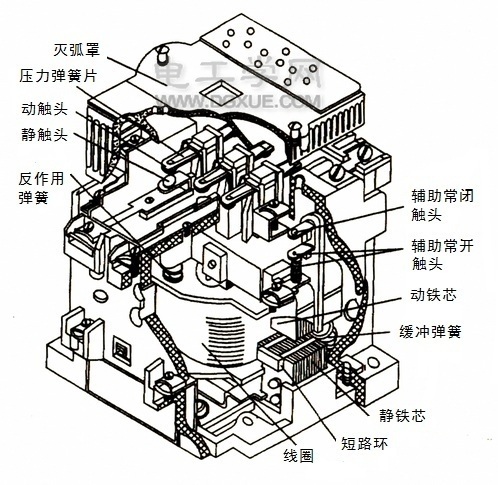

交流接觸器是一種主觸點常開的、三極的、以空氣作滅弧介質的電磁式交流接觸器。其組成部分包括：線圈、短路環、靜鐵芯、動鐵芯、動觸頭、靜觸頭、輔助常開觸頭、輔助常閉觸頭、壓力彈簧片、反作用彈簧、緩沖彈簧、滅弧罩等原件組成，我國常用的CJ-20型交流接觸器的外形結構如圖其主要組成部分如下圖所示：

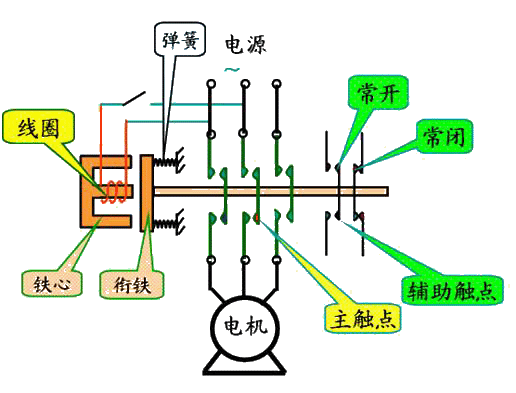

交流接觸器控制電機通斷示意原理圖
電磁系統：它包括線圈、靜鐵心和動鐵心（又稱銜鐵）。
觸點系統：它包括主觸點和輔助觸點。主觸點允許通過較大的電流，起接通和切斷主電路的作用，通常以主觸點允許通過的Z大電流（即額定電流）作為接觸器的技術參數之一。輔助觸點只允許通過較小的電流，使用時一般接在控制電路中。
交流接觸器的主觸點一般為常開觸頭，輔助觸頭有常開的也有常閉的。額定電流較小的接觸器，具有四個輔助觸點；額定電流較大的，具有六個輔助觸點。CJ10-20型接觸器的三個主觸點是常開的；它有四個輔助觸點，二個常開，二個常閉。
所謂常開、常閉是指電磁系統未通電動作前觸頭的狀態，即常開觸頭是指線圈未通電時，其動、靜觸頭是處于斷開狀態，線圈通電后就閉合，所以常開觸頭又稱動合觸頭常閉觸頭是指線圈未通電時，其動、靜觸頭是閉合的：．而線圈通電后，則斷開，所以常閉觸頭又稱動斷觸頭。
交流接觸器工作原理圖滅弧裝置滅弧裝置的使用是迅速切斷主觸點開斷時的電弧，可以看作是一個很大的電流，如不迅速切斷，將發生主觸點燒毛、熔焊等現象，因此交流接觸器一般都有滅弧裝置。對于容量較大的交流接觸器，常采用滅弧柵災弧。
交流接觸器的工作原理結構如右圖所示，當線圈通電時，鐵芯被磁化，吸引銜鐵向下運動，使得常閉觸頭斷開，常開觸頭閉合。當線圈斷電時，磁力消失，在反力彈簧的作用下，銜鐵回到原來位置，即使觸頭恢復到原來狀態。
