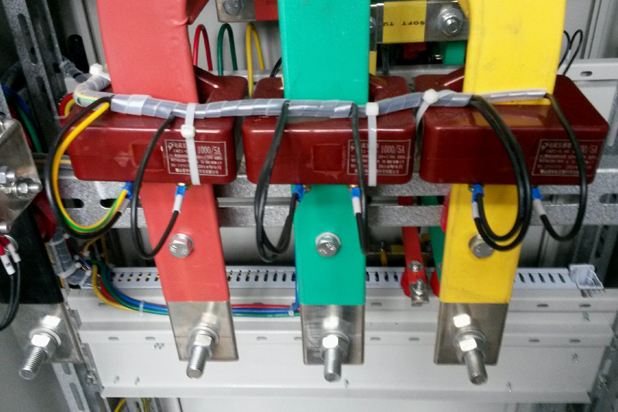

電流互感器二次線為什么要用2.5平方的導線？
有這樣一個問題，Z近在網上看到一個說法，說電流互感器二次線要用2.5平方的導線，說的人很多，我想多數人的理解是電流互感器二次一般的Z大才5A，即使過流也不會到10A，所以沒必要用2.5平方的，那為什么導線要用2.5平方的呢？
首先，普遍的解釋是說為了保證電流測量的精確度，盡量減小線路阻抗，故現大家認同用2.5平方線。
其次，根據相關規范需要使用2.5平方的導線。
《電力裝置的電氣測量儀表裝置設計規范》GB50063－2008中
9.1.5 電流互感器二次回路的電纜芯線截面，應按電流互感器的額定二次負荷計算，5A的計量回路不宜小于4mm，1A的計量回路不宜小于2.5mm，其他測量回路不宜小于2.5mm。
9.2.6電壓互感器二次電壓回路的電纜芯線截面，應按本規范第9.2.1條的要求計算，一般計量回路不應小于4mm，其他測量回路不應小于2.5mm。
