380v配電柜ct選型指南：電流互感器常用型說明
這里所說的380v配電柜其實指的就是低壓配電柜，是我們?nèi)粘Ｉ钪衂常見的一種配電柜。而每一個380v配電柜中都需要有測量電流的傳感器，也就是所說的CT，即電流互感器，380v配電柜中使用的ct也就是低壓電流互感器。
低壓電流互感器的型號有LMZ1-0.5、LMZ1-0.66、LMZJ1-0.5、LMK-0.66、BH-0.66、SDH-0.66等等。還有些企業型號比較特殊，如ALH-0.66、AKH-0.66等等。
低壓電流互感器的選型依據有：
1.額定絕緣電壓：-0.5的互感器絕緣電壓是500V，一般用于穿電纜；-0.66的絕緣電壓是660V，適用于穿裸銅排/鋁排。
2.LMZ1、LMZJ1等尺寸較大，可固定安裝，一般用于安裝間距較大的固定柜場合；LMK、BH、SDH尺寸較小，可直接固定在母排或電纜上，一般用于大電流回路或抽屜柜中。
3.根據母排或電纜的大小，需要選擇不同的內孔樣式和尺寸。電流與選型基本無關。高壓互感器型號更多，包括支柱式、穿芯式、套管式三大類。常見型號有LZZBJ9、LZJC等等。
可能有朋友還會問題，BH-0.66代表什么意思呢？

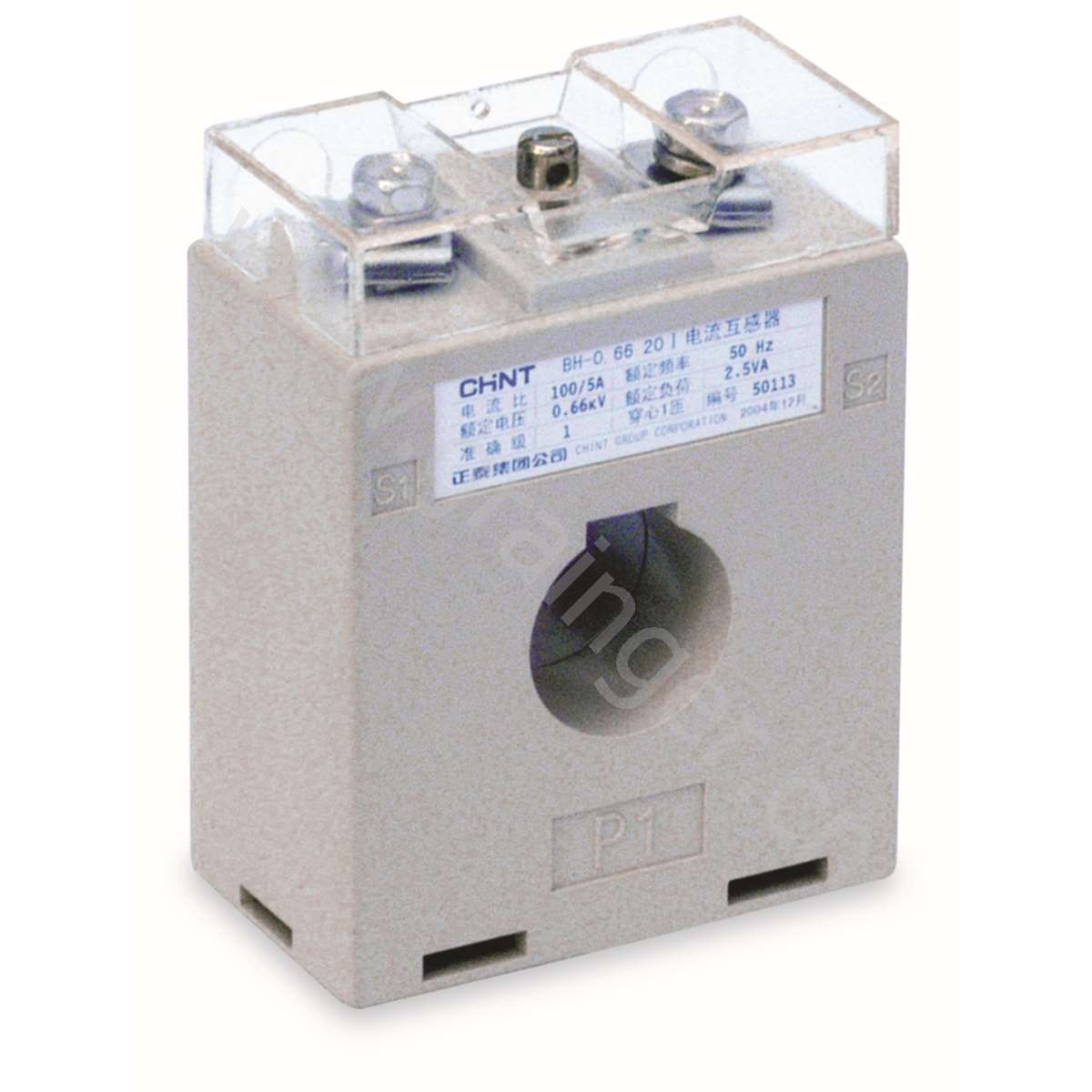

其實，BH-0.66電流互感器B表示封閉,H者表示電流互感器。同于LMK1-0.66,SDH-0.66都是戶內型，塑料外殼，全封閉電流互感器。BH-0.66互感器可以其主要采用阻燃ABS工程塑料注塑而成 其優點是生產效率很高 外型美觀，缺點就是比樹脂澆注使用壽命短,導磁材料采用經退火處理的環形鐵芯，以保證產品0.2或0.5級的精度；0.2S或0.5S級者采用超導磁材料，使產品能在一次電流1%-120%寬負荷下準確的計量電能。一次為：P1、P2，二次為S1,S2當一次電流由P1流向P2時，二次電流由S1經外部回路流向S2即為減極性。
