SNDR6軟啟動器一托二方案及產品選型手冊
SNDR6軟啟動器在啟動三相電機時采用專有的轉矩控制技術，擁有多種電壓啟動或限電流啟動模式以及豐富的參數設置，可以輕松應對不同的負載，不管是輕載啟動還是重載啟動，SNDR6軟啟動都可以從容應對。
采用SDPR軟啟動的電機設備相比自耦減壓啟動器其啟動過程更平緩、電力線路壓降更小，節能更明顯，機械沖擊損耗更低。同時SNDR6軟啟動具有電動機和軟啟動器綜合保護功能，能全時連續檢測電機電流，提供電機可靠和完整保護，這種保護功能在啟動結束旁路后仍能起作用，這是其它軟啟動器都不具備的。
SNDR6軟啟動器Z常用的啟動方案是一托一或是一托二方案。因?yàn)橐煌幸环桨阜浅：唵芜@里就不多介紹。而一托二方案相對來說復雜一點，使用的附件和接線也較一托一方案多一些所以這個啟動原理和過程就主要介紹一下。

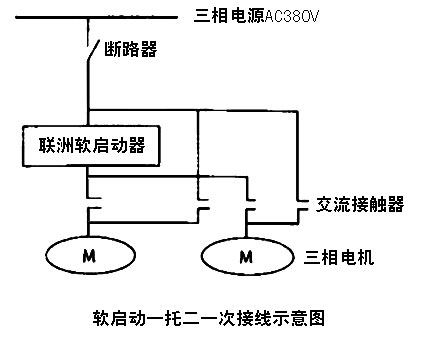

軟啟動器一拖二方案，見上圖，即一臺軟啟動器帶兩臺水泵，可以依次啟動，停止兩臺水泵。一拖二方案主要特點是節約一臺軟啟動器，減少了投資，充分體現了方案的經濟性，實用性。
(1)啟動過程：首先選擇一臺電動機在軟啟動器拖動下按所選定的啟動方式逐漸提升輸出電壓，達到工頻電壓后，旁路接觸器接通。然后，軟啟動器從該回路中切除，去啟動下一臺電機。
(2)停止過程：先啟動軟啟動器與旁路接觸器并聯運行，然后切除旁路，Z后軟啟動器按所選定的停車方式逐漸降低輸出電壓直到停止。
聯洲軟啟動器在湖南中鹽紅四方肥業有限公司某工程的應用中，通過一年的運行，表明該一拖二裝置可靠性高，性能完善，能滿足生產要求。
主要優勢體現在以下幾點：
(1)使用SNDR6軟啟動器后，啟動電流明顯降低，減少配電容量與增容投資。
(2)軟啟動器實現平穩啟動，對水泵及管道無沖擊，提高供電可靠性和供水可靠性。
(3)采用軟停車方式減少對機械的沖擊，防止水錘效應，延長水泵及其相關設備的使用壽命。
(4)SNDR6集成的多種電機保護功能能有效預防生產過程中突發故障的發生，有效降低設備故障率。

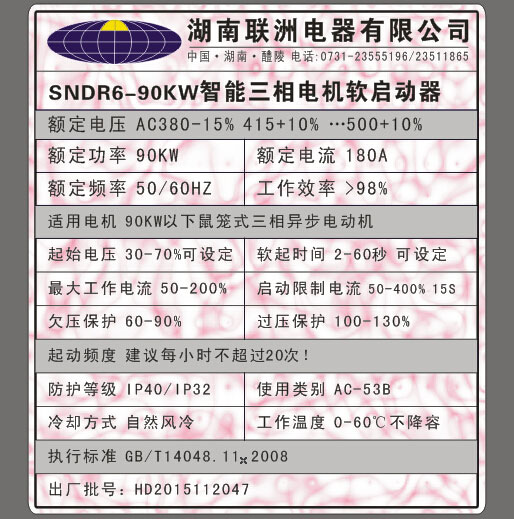

SNDR6軟啟動銘牌和實圖：
注：SNDR6軟啟動器為六進三出，需要外配旁路接觸器才可長久穩定工作。
SNDR6軟啟動器外形尺寸和安裝尺寸
| 型號 規格（KW） | 額定電流 （A） | 外形尺寸 | 安裝尺寸 | 安裝孔徑 （MM） | 重量（KG） | |||
| A | B | C | D | E | ||||
| SNDR6-11KW | 22 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| SNDR6-15KW | 30 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| SNDR6-18.5KW | 37 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| SNDR6-22KW | 44 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| SNDR6-30KW | 60 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| SNDR6-37KW | 74 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| SNDR6-45KW | 90 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| SNDR6-55KW | 110 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| SNDR6-75KW | 150 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| SNDR6-90KW | 180 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| SNDR6-110KW | 220 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| SNDR6-132KW | 264 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| SNDR6-160KW | 320 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| SNDR6-200KW | 400 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| SNDR6-220KW | 440 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| SNDR6-250KW | 500 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| SNDR6-280KW | 560 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| SNDR6-320KW | 640 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| SNDR6-400KW | 800 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| SNDR6-450KW | 900 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| SNDR6-500KW | 1000 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
訂貨格式：
名稱：電機軟啟動器
型號：SNDR6-90KW AC380V 90KW
數量：14臺
品牌：聯洲電器
