CG2300系列底盤車地刀車控制器

一、概述

CG2300系列電動底盤車及地刀智能控制器,是根據智能化配電柜實現完全電動操作的要求而研制的智能化電動底盤車及地刀操控儀，代替了傳統人工操作斷路器底盤車搖進/搖出、地刀分/合閘。

基本功能是:

1、就地/遠方搖控斷路器底盤車搖進、搖出，并確保斷路器完全到位。

2、就地/遠方搖控地刀分/合閘操作。

3、當發生堵轉故障，根據不同狀態，及時將斷路器退到安全位置，切斷電機電源，發出報警信號，并自動切換到手動操作狀態。

如用戶想訂購一臺面板式控制器全功能的型號:CG2300-AEP20S/D110。若底盤車電機電壓不寫額定電壓則默認為DC220V。用戶如有特殊要求請另行說明。

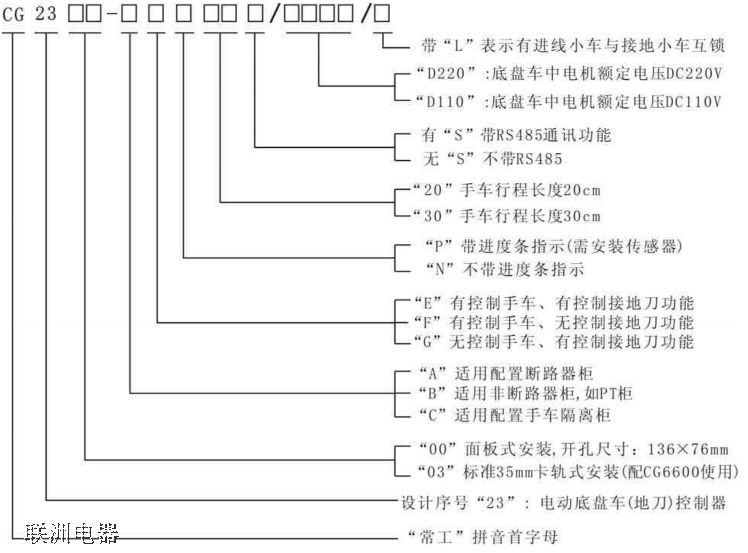

二、選型表

三、技術參數

1、電機保護電流:0.1A~5A范圍內可調。

2、故障處理模式:
搖進過程中遇到故障一無條件的退到試驗位;
搖出過程中遇到故障可選擇為一
a、退到工作位，
b、停在當前位(退半圈停止)

3、到位后可繼續行進幾十或幾百毫秒(可設定)以便可靠到位;任意情況下均可自動脫扣(斷電除外)以方便手動操作。

4、故障報警輸出節點:無源節點;節點容量220VAC-3A。

5、地刀分合閘輸出節點:無源節點;節點容量250VAC-5A(有地刀控制功能時使用)。

6、對外通訊接口:RS485通訊，波特率4800kbps(如要其他波特率需另行說明)

7、工作電壓:DC120V-DC220V(配合電機額定電壓);本機功耗:≤5W

8、工作環境溫度:-20℃~70℃;相對濕度:5%~70%RH

9、EMC電磁兼容試驗等級:III級

10、面板式外形尺寸:140X90mm;開孔尺寸:136X76mm
