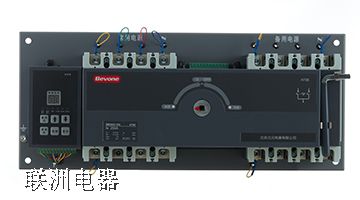

BM65Q1、BM30Q1 系列雙電源自動轉換開關電器
概述
BM65Q1、BM30Q1 系列自動轉換開關電器適用于交流50Hz， 額定工作電壓AC400V, 額定電流6A 至800A 的三相四線雙路供電系統中，自動將一個或幾個負載電路從一個電源轉換至另外一個電源，以保證負載電路的正常供電。
自動轉換開關（ATSE）的國家產品標準是2002年10月發布，2003年4月開始實施的。但在此之前的幾十年里，早就有了雙電源供電系統的應用。遇到雙電源轉換的場合，大多使用雙接觸器和雙斷路器組合的形式來實現—而且這種使用方式至今也在使用。

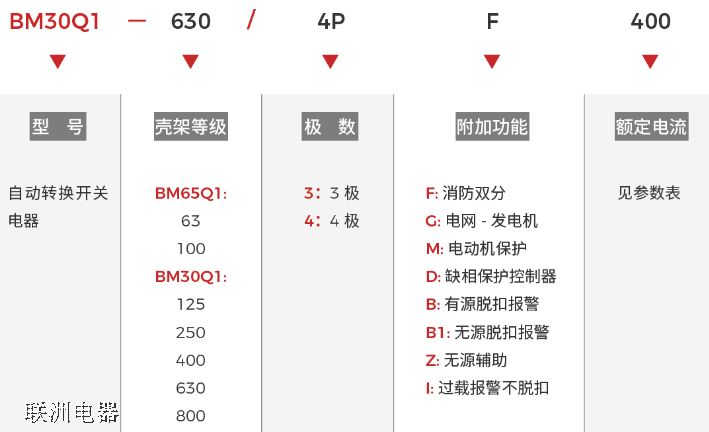

型號定義

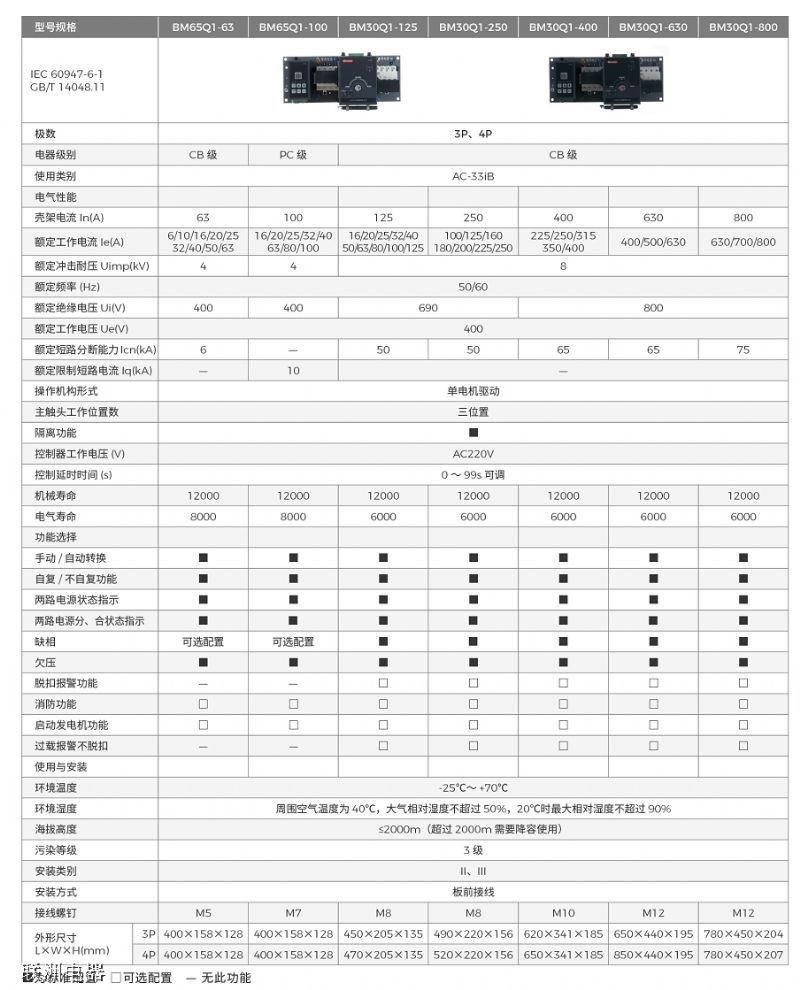

技術參數
雙電源自動轉換開關電器分類
塑殼斷路器類
此類電源切換系統以塑殼式斷路器為切換執行部件，切換功能用ATS自動控制單元完成，有機械和電氣連鎖，功能完善，操作性能好，使用壽命高，組成元器件較少，安裝方便。該類屬CB級轉換開關電器，由兩個斷路器作為電流分?jǐn)鄦卧�，并配備電流脫扣�?，具備一D的保護能力，斷路器的接通/分?jǐn)嗄芰Ρ壤^電器高很多。
該類產品穩態時由機械結構進行保持，由于斷路器同負荷隔離開關本身的區別，在過電流狀況下的應用效果不如PC級產品。
隔離開關類
負荷隔離開關型轉換開關電器是在兩個負荷隔離開關的基礎上加裝電動操作機構、機械連鎖機構、自動控制單元等一體化組裝而成。電流的分?jǐn)鄦卧獮樨?fù)荷隔離開關，其觸頭滅弧系統是以分?jǐn)嘁淮坞娀∫笤O(shè)計的，不具備電路的保護功能，這一類產品屬于PC級產品，它因采用了彈簧儲能、瞬時釋放的加速機構，能快速接通、分?jǐn)嚯娐坊蜻M(jìn)行電路的轉換，產品操作性能可靠。
一體式自動轉換開關電器類
此類電源轉換系統是集開關與邏輯控制于一體，無需外加控制器，真正實現機電一體化的自動轉換開關。此類電源切換系統產品的觸頭系統采用“單刀雙擲”設計，為統一設計制造，體積小，結構簡單。該產品不具備電流保護功能，屬于PC級轉換開關電器產品。該類產品一般轉換時間比較小，開關切換驅動采用電機驅動，切換平穩可靠，操作器電機驅動只在開關切換瞬間有電流通過，穩態時無需提供工作電流，節能顯著。產品無溫升發熱、觸點粘結、線圈燒毀現象。開關帶有機電聯鎖裝置，可實現自投自復、自投不自復、失壓、欠壓、斷相保護、手動－自動轉換、延時控制等，為電源切換類主流產品。
