本系列數顯直流電流表、直流電壓表、標準信號表，是一種具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表，廣泛應用于配電自動化、智能建筑、自動化生產線、測試臺等。真有效值測量，精度高，穩定性好。標準信號輸入時，對應的量程下限，上限可根據需要自由設定。
直流數顯電測儀表采用4位高亮度紅色
LED 顯示；可選一路或二路繼電器報警輸出，實現上下限報警功能；可選 RS-485 數字接口通訊，采用國際標準 MODBUS-RTU
通訊協議，可與各種 PLC、HMI、組態軟件實現組網；可選模擬量(DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V
等)變送輸出，輸入信號與模擬量輸出信號隔離，成線性關系。
二、技術參數
| 參數 | 性能 | ||
| 信號輸入 | 電壓 | 量程 | DC75mV、DC5V、10V、100V、500V、1000V 等或用戶指定量程 |
| 電流 | 量程 | DC1mA、10mA、20mA、100mA、1A、5A、10A 等或用戶指定量程 | |
| 輔助電源 | 線性電源 : AC220V±5%；功耗＜3VA 開關電源： AC/DC85-265V、DC10-36V；功耗＜3VA | ||
| 繼電器輸出 | 一路或二路輸出，觸點容量：1A/220VAC；1A/24VDC | ||
| 模擬量輸出 | DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V | ||
| RS485 通訊 | RS485 通訊接口，物理層隔離,符合國際標準的 MODBUS-RTU 協議 通訊波特率 2400~9600，數據格式 N81、E81、O81、N82 | ||
| 精度等級 | 0.2 級、0.5 級 | ||
| 顯示方式 | 數碼顯示：4 位高亮度 LED 數碼管 | ||
| 環境 | 工作溫度：-10-55℃；儲存溫度：-20-75℃ | ||
| 安全 | 絕緣：信號、電源、輸出端子對殼電阻＞5MΩ 耐壓：信號輸入、電源、輸出間＞AC2KV | ||
說明：模擬量輸出與 RS485 通訊兩選一，兩種功能不能同時選擇。
此款采樣芯片為高速芯片，內部使用積分算法，可滿足PWM輸出電壓、電流測量。
三、用戶選型
3.1儀表外形尺寸及開孔尺寸
| 外形代號 | 外形尺寸 | 開孔尺寸 | 濃度 |
| 5 | 96*48 | 91*45 | 85 |
| 2 | 120*120 | 111*111 | 85 |
| 3 | 80*80 | 76*76 | 85 |
| A/7 |
72*72 | 68*68 | 85 |
| 9 | 96*96 | 91*91 | 85 |
| 1/4/6 | 160*80 | 152*76 | 85 |
3.2命名方式
①、輸入信號類型：電壓輸入為 U，電流輸入為 I。
②、外型代號：所選儀表尺寸的外形代號，具體見 3.1 外形代號列表。
③、模擬量變送輸出代號為 D，RS485 數字接口代號為 R，無輸出為空。
④、繼電器報警輸出：一路繼電器輸出代號為 A，二路繼電器輸出代號為 A2，無繼電器輸出為空。
舉例：96×48 外型儀表，信號輸入為 DC0～5A，帶 RS485 接口。

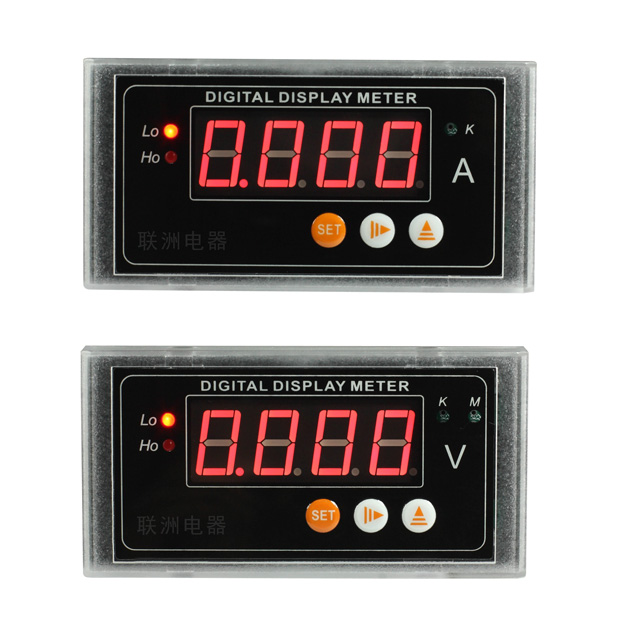

四、面板說明
①、測量值顯示。
②、測量值的單位，電流表為 A、電壓表為 V，壓力表為 MPa， 轉速表為 RPM，或用戶指定顯示的單位。
③、操作按鍵。
④、Lo 下限報警指示，Lo 上的指示燈亮，表示超過下限。
⑤、Ho 上限報警指示，Ho 上的指示燈亮，表示超過上限。
五、面板按鍵操作
5．1 按鍵定義
功能鍵 SET：用于進入菜單項，確認設置值。
位選鍵 ◄：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。
增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從 0 到 9 循環)。
5．2 操作方法
按住 SET 鍵不放，大約 1 秒鐘進入?yún)?shù)設置菜單，▲鍵進入菜單項的設置值，用◄鍵、▲鍵調整要設置的值，按 SET 鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。
六、參數設置
6．1 繼電器報警參數設置
6．2 模擬量變送輸出參數設置
6．3 RS485 通信參數設置
6．4 量程設置
舉例：
①、壓力表，配 4～20mA 輸入的傳感器，量程 1.6MPa。小數點位設置為 3，最小輸入信號對應值設置為 0.000，最大輸入信號對應值設置為 1.600，顯示單為 MPa。
②、轉速表，輸入信號為變頻器輸出的 DC0～10V 標準信號，對應 0～3600RPM。小數點位設置為 0，最小輸入信號對應值設置為 0000，最大輸入信號對應值設置為 3600，顯示單為 RPM。
七、功能模塊
7．1 繼電器報警輸出
繼電器觸點容量：1A/250VAC，1A/24VDC。
繼電器工作在上下限報警方式，有
4 個報警參數設置：上限報警值 UP、下限報警值 douu、回差值noop、報警延時間值
dly(單位為秒)；上限報警說明：當測量值超過上限報警值、且持續報警延時值的時間后，則上限報警繼電器動作，當上限報警繼電器動作后，只有當測量值小于(上限報警值-回差值)時，上限報警繼電器復位。下限報警說明：當測量值低于下限報警值、且持續報警延時值的時間后，則下限報警繼電器動作，當下限報警繼電器動作后，只有當測量值大于(下限報警值+回差值)時，下限報警繼電器復位。
舉例說明：直流電流表，量程 800A，上限報警點為 500A，下報警點為 200A，回差為 1A，報警延時值為 5 秒。UP=500.0；douu=200.0； noop=1.0； dly=5。
7．2 模擬量變送輸出
模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V
等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣范用于 PLC、DCS 等采集。精度 0.5
級；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。
7．3 RS485通訊
說明：
(1) RS485 通訊接口，異步半雙工模式。
(2) 通訊波特率 2400、4800、9600bps 可設置，出廠默認值為 9600 bps。
(3) 數據格式：N81 無校驗位、8 個數據位、1 個停止位； O81 奇校驗、8 個數據位、1 個停止位；E81 偶校驗、8 個數據位、1 個停止位；N82 無校驗位、8 個數據位、2 個停止位。
RS485
接口；連接類型：異步，半雙工；國際標準 Modbus-RTU
協議，儀表地址：1~247，波特率：2400、4800、9600，數據格式：N81 無校驗位、8 個數據位、1 個停止位； O81 奇校驗、8
個數據位、1 個停止位；E81 偶校驗、8 個數據位、1 個停止位；N82 無校驗位、8 個數據位、2 個停止位；本機目前支持03H、04H
讀命令，10H 寫寄存器命令，03H、04H 讀命令功能相同。
報文格式說明：
命令 04H(或 03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC 校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247 內設置，占用 1 個字節
命令： 04H 或 03H 讀命令，長度為 1 個字節
數據地址：欲讀取的數據起始地址，占用 2 個字節
數據長度：欲讀取的數據字長度
CRC16 校驗碼：低 8 位在前，高 8 位在后，占用 2 個字節
從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC 校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為響應儀表地址碼，長度為 1 個字節
命令：04H 或 03H ，長度為 1 個字節
數據長度：將要發送的數據字節長度
數據信息：讀取的數據，具體見儀表參數地址表
CRC16 校驗碼：占用 2 個字節，低 8 位在前，高 8 位在后
命令 10H ：寫命令
主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC 校驗碼
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247 內設置，占用 1 個字節
命令：10H 寫命令，長度為 1 個字節
起始地址：欲寫的數據起始地址，占用 2 個字節
寄存器數：欲寫的寄存器數量
字節數：寫數據的字節數量
寫寄存器數據：寫入寄存器的數據
CRC16 校驗碼：低 8 位在前，高 8 位在后，占用 2 個字節
從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC 校驗碼
1byte + 1byte+ 2byte + 2byte + 2byte
地址：為響應儀表地址碼，長度為 1 個字節
命令： 10H 寫命令，長度為 1 個字節
起始地址：欲寫的數據起始地址，占用 2 個字節
寄存器數：欲寫的寄存器數量
CRC16 校驗碼：低 8 位在前，高 8 位在后，占用 2 個字節
寄存器數據表：
| 地址 | 描述 | 數據類型 | 讀寫 | 說明 |
| 0 | 顯示值 | Short | R | 范圍：-1999~9999(有符號整數) |
| 1 | 顯示的小數點位置 | Short | R | 范圍:0~3 |
| 2 | 繼電器下限報警值 | Short | R/W | 范圍：-1999~9999(有符號整數) |
| 3 | 繼電器上限報警值 | Short | R/W | 范圍：-1999~9999(有符號整數) |
| 4 | 繼電器動作回差值 | Short | R/W | 范圍：0~9999 |
| 5 | 繼電器動作延時值 | Short | R/W | 范圍：0~250 |
八、接線方式及接線端子圖
8．1 接線方式
8．2 接線端子圖
1、接線端子圖與產品背后實際接線端子圖不同時，請以產品背后接線端子圖為準。
2、HO 為上限報警繼電器輸出，LO 為下限報警繼電器輸出，儀表只帶一路繼電器輸出時，上限報警、下限報警都通過下限報警繼電器輸出。
